鹽山標志桿作為公路上常見的交通附屬設施，是標志牌最重要的組成部分，以高速公路舉例為證，每幾公里都要設立指示標志、指路標志或警告標志，從單懸臂式、單柱式、雙懸臂式、雙柱式或龍門架，可以看到許多標志牌立柱、標志桿的顏色呈銀白色，采用熱鍍鋅加工而成，關于它的計算公式或結構設計計算圖紙由滄州博華交通設施制造有限公司可以免費提供參考。
1.交通標志立柱φ273mm，橫臂φ159mm；立柱和橫臂長度及高度根據道路要求及標志牌尺寸而定。
2.交通標志立柱采用鋼管制作，直徑152mm（含152mm）以下采用焊接鋼管，152mm以上采用一般無縫鋼管，材質：Q235鋼
3.立柱表面熱浸鍍鋅處理，鍍鋅量達到600g/㎡以上。
4.立柱采用鋼板和鋼管加工制作后再熱鍍鋅處理，嚴禁鍍鋅管制作
5.立柱一律按照圖紙要求加工制作，沒有圖紙的情況下，根據廠家常規設計提供尺寸生產。
6.立柱及橫臂加勁肋及法蘭盤尺寸誤差控制在0.5mm之內。
7.立柱加工前，對原材料鋼材和鋼板進行抽檢，合格后下料生產，拼接后把握上下法蘭盤水平，角度垂直一致，開始焊接，熱鍍鋅加工。
8.立柱生產后，應對表面焊渣及鋅渣處理打磨方可出廠。
材料：焊接鋼管或無縫鋼管,材質Q235或Q345
桿體防腐處理：整體內外表面熱鍍鋅,鍍鋅厚度不小于86m,30年不生銹；外表面噴塑處理,塑粉層厚度不小于95m,5年內不褪色,不脫落。3,熱鍍鋅工藝
應采用熱浸酸內外表面放腐處理,厚度75um符合GB-T1391292標準設計使用壽命應不低于30年,鍍鋅表面應光滑美觀,顏色基本一致,捶擊試驗后不起皮,不剝落。提供鍍鋅檢測報告。
4,噴塑工藝
噴塑應采用戶外高純聚脂塑粉,顏色為白色（可根據用戶要求）,塑層質量穩定,不退色,不脫落。附著力強,抗強烈的太陽紫外線,抗紫外線,使應沿湖城市及重點鹽性區域。設計使用壽命比低于30年,厚度80um,符合ASTMD335983標準。提供噴塑檢測報告。噴塑防護要求：膜厚不小于40um,附著力強,不起皮,不脫落。表面平整光滑,色澤基本一致。
交通標志桿結構的設計計算主要包括以下幾個部分:荷載的計算與組合;立柱(橫梁)的強度與強度驗算、立柱(橫梁)的變形驗算;基礎的設計與驗算。
1荷載的計算與組合
交通標志所承受的荷載包括兩部分:永久荷載與可變荷載。永久荷載即交通標志結構的自重;可變荷載主要為風載。

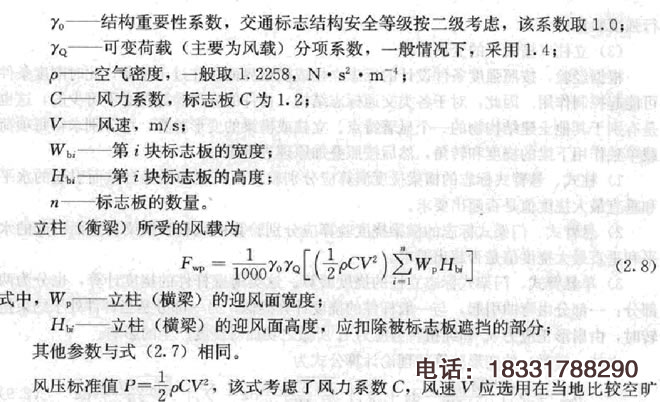

標志板所受的風載為
平坦的地面上離地10m高度統計所得的50年一遇的10min平均最大風速。
當
交通標志桿設置高度大于10m時，如位于某些立交區的落地式標志，應考慮風壓高度變化系數和風振系數，具體計算可參照《建筑結構荷載規范》(GBS9--S7)進行，選用的風速值V不得小于40m/S。
